Определение Рычага A52.22.501-01

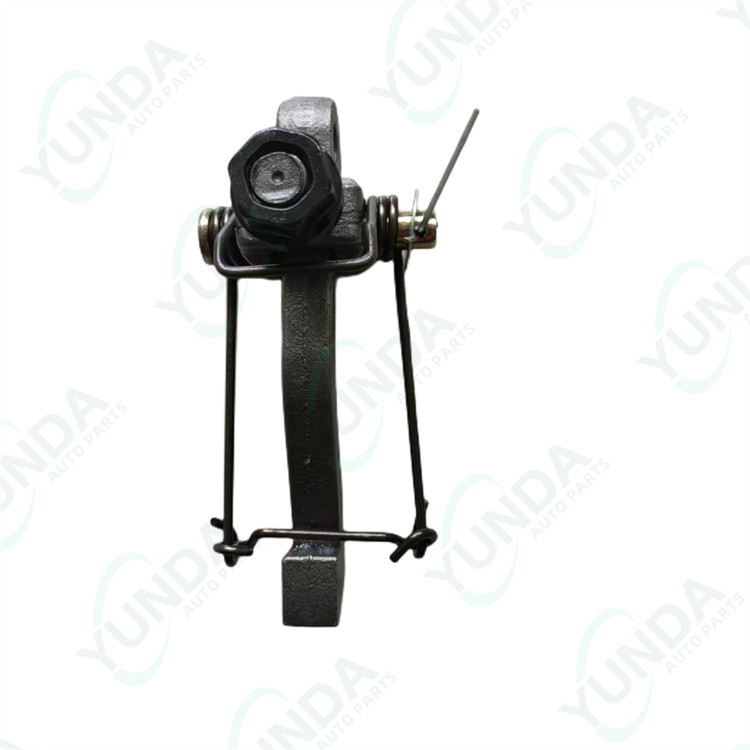

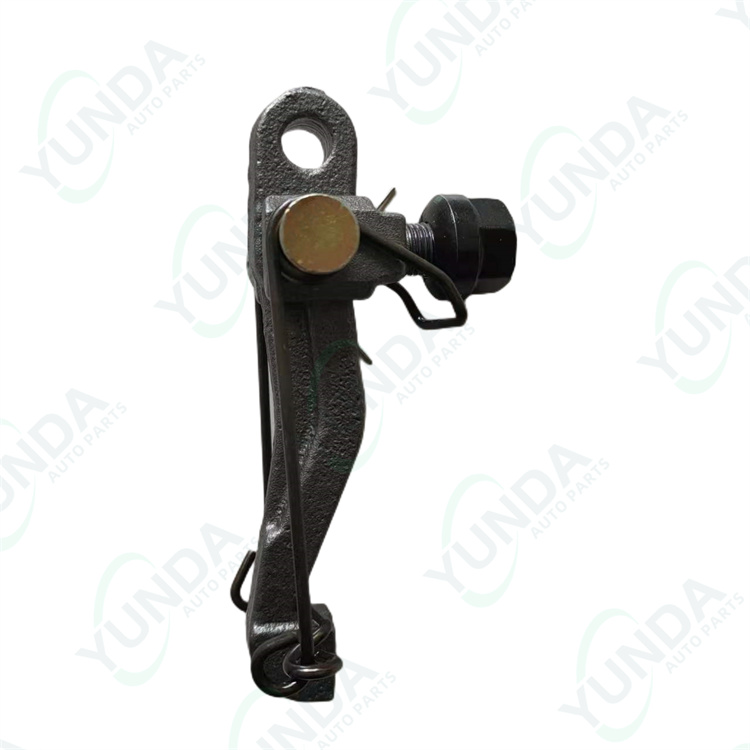

Рычаг отжимной в сборе МТЗ A52.22.501-01 — это стандартизированный компонент механизма сцепления тракторов МТЗ. Данный узел, состоящий из собственно рычага и установленных в его головке регулировочных элементов (гайки, оси), является частью комплекта из трех или четырех идентичных рычагов, смонтированных в картере сцепления на опорных валиках. Его альфа-числовой код A52.22.501-01 указывает на принадлежность к унифицированной системе обозначения деталей.

Функции и Назначение

• Передача управляющего усилия: Основная функция заключается в передаче осевого усилия от нажимного подшипника на нажимной диск корзины сцепления. При выключении сцепления подшипник воздействует на внутренний конец рычага, заставляя его поворачиваться на своей оси.

• Отвод нажимного диска: При повороте наружный конец рычага воздействует на нажимной диск, отводя его от ведомого диска. Это размыкает силовую связь между двигателем и трансмиссией, обеспечивая возможность переключения передач.

• Обеспечение синхронности и регулировки: Наличие регулировочной гайки позволяет точно выставить положение всех рычагов в единую плоскость (так называемый “горизонт рычагов”). Это гарантирует равномерный отвод диска по всей его площади, предотвращает его перекос и обеспечивает полное выключение сцепления, что критически важно для долговечности узла и плавности управления.
