Description

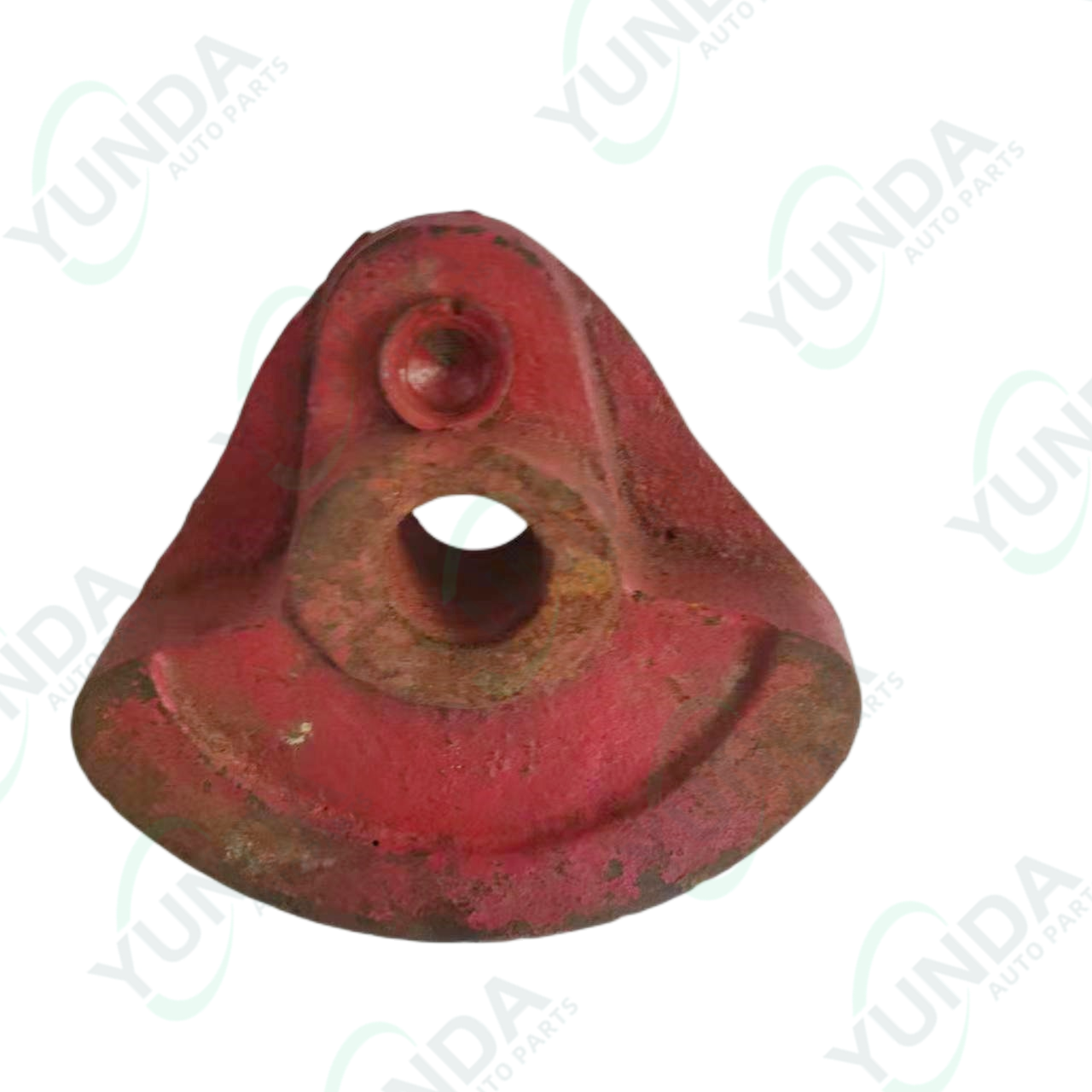

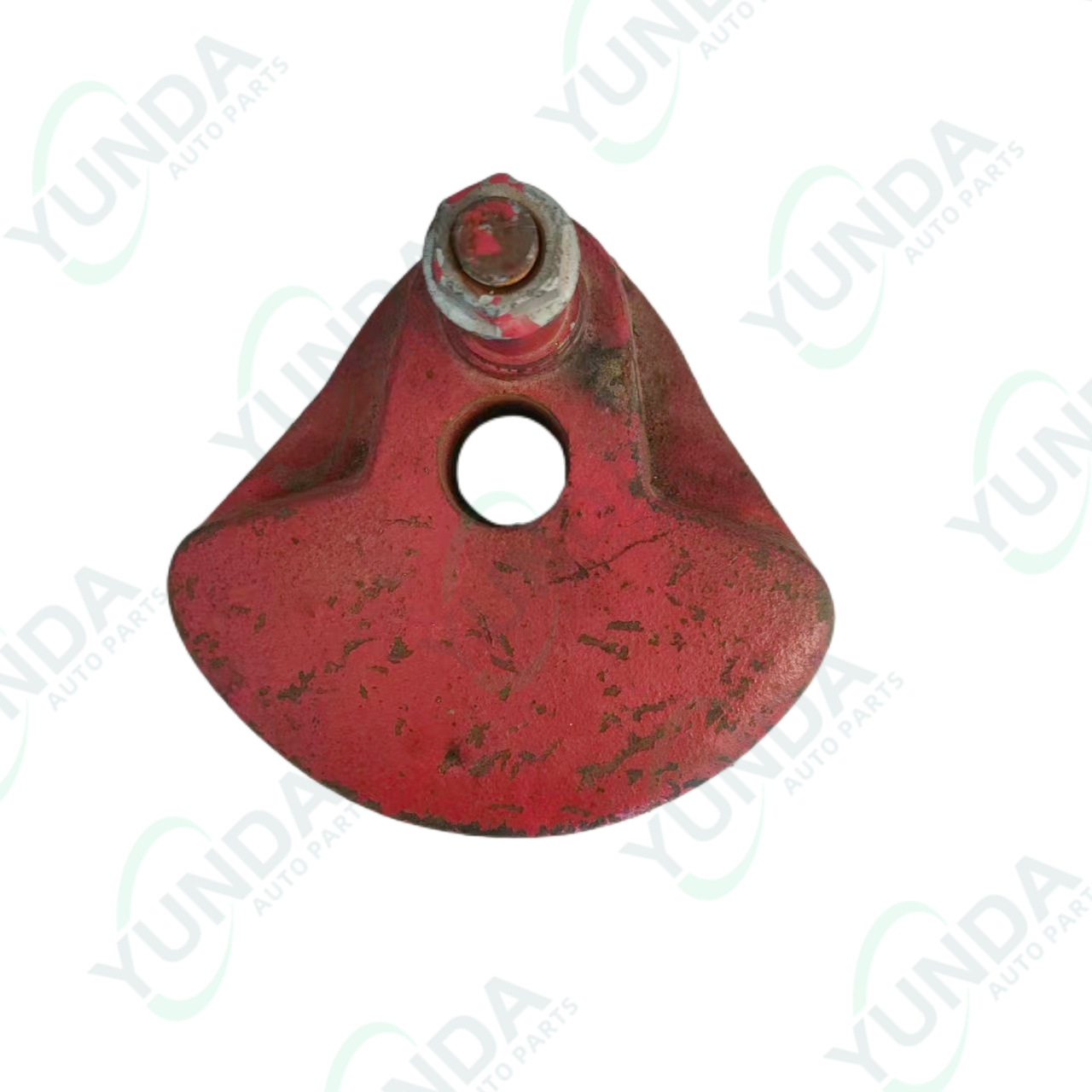

Определение Эксцентрика КЗНМ 11.040

Эксцентрик КЗНМ 11.040 — это ключевой элемент кривошипно-шатунного механизма привода режущего аппарата кормоуборочного комбайна КСФ-2,1. Конструктивно он представляет собой диск или вал, ось вращения которого смещена относительно его геометрического центра, создавая эффект “кривошипа”. Этот узел устанавливается на приводной вал и непосредственно преобразует характер движения.

Функции и Назначение

• Преобразование движения: Основная функция эксцентрика — преобразование равномерного вращательного движения приводного вала в возвратно-поступательное движение шатуна, который соединен с его смещенной осью. Это является основой работы всего режущего механизма.

• Создание рабочего хода ножа: Через шатун и головку ножа эксцентрик обеспечивает движение ножа с заданной длиной хода, определяемой величиной смещения (эксцентриситетом). Это движение позволяет сегментам ножа совершать режущее действие.

• Регулировка и балансировка: В некоторых конструкциях эксцентрик может иметь возможность регулировки, позволяя изменять длину хода ножа. Он также является частью балансировочной системы, предназначенной для компенсации вибраций, возникающих от возвратно-поступательно движущихся масс.
